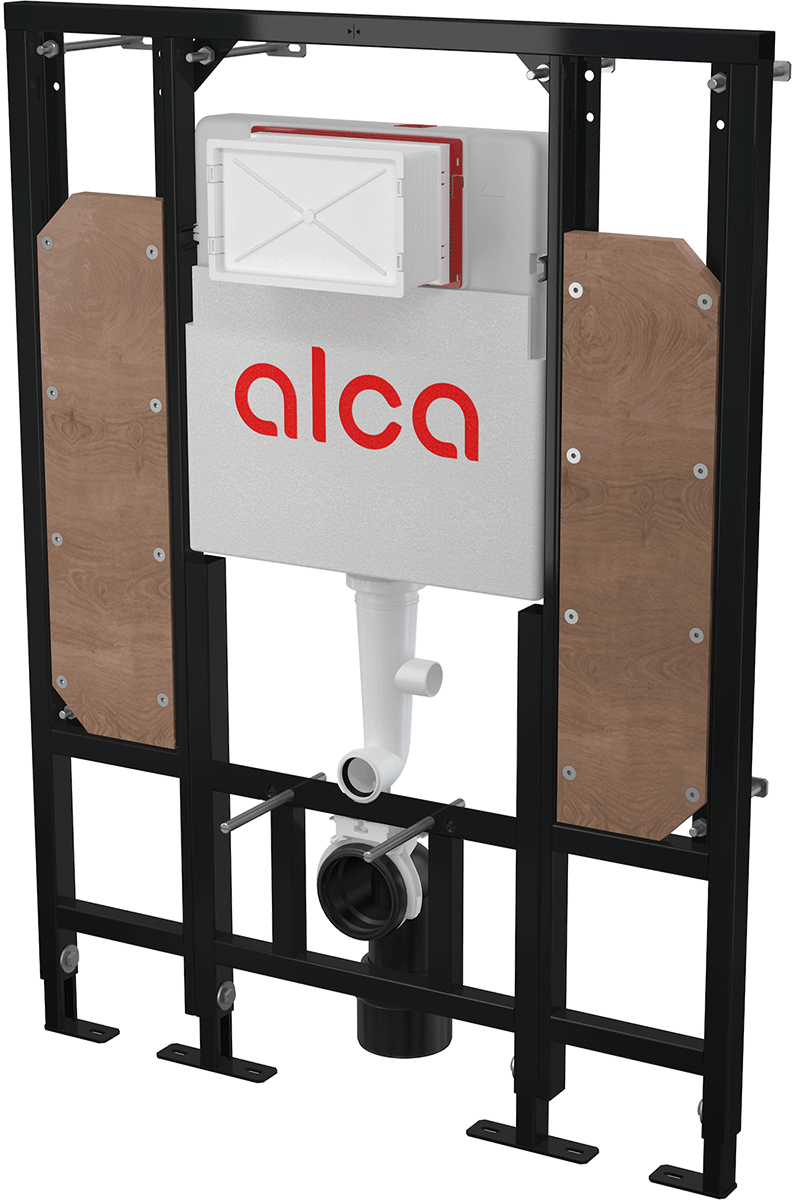

Инсталляция для сухой установки AlcaPlast AM101/1300H

Скрытая система инсталляции для сухой установки (для гипсокартона) – для людей с ограниченными физическими возможностями

Область применения:
Для подвесных унитазов
Для монтажа к несущей стене или в гипсокартонную конструкцию – предназначена для людей с ограниченными физическими возможностями
Для использования системы пневматического или сенсорного смыва
Для монтажа поддерживающих поручней
Для пола с толщиной стяжки 0–200 мм
Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Свойства:
Содержит дозатор таблеток для унитаза
Рама для подвесного унитаза с пластинами, предназначенными для монтажа поддерживающих поручней
Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
Обозначение центрирования и нивеляции
Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей, или к несущей стене
Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья-биде или бидетты
Двойной смыв, независимо регулируемый, с гигиеническим резервом
Подходит для установки пневматического или сенсорного смыва
Совместима со всеми кнопками управления Alca
Возможность сервиса без использования инструментов
Подвод воды сзади/сверху посередине
Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
Монтажная глубина рукава регулируется в диапазоне 20–95 мм
Монтажная глубина 125 мм
Материал несущей конструкции: металл, обработанный порошковой краской

Технические параметры:
Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий: G1/2 "
Рабочий диапазон давления воды: 0,05 – 1,6 MPa
Рекомендуемый диапазон давления воды: 0,3 – 0,5 MPa
Большой смыв: 6 – 9 l
Малый смыв: 2,5 – 3,5 l
Стандартные настройки большого смыва: 6 l
Стандартные настройки малого смыва: 3 l
Гигиенический резерв: 3 l
Объем воды в бачке: 9 l
Несущая способность инсталляции для подвесного унитаза:: 400 kg
Несущая способность для установки поручней:: 200 kg

Содержание комплекта:
Бачок с впускным и выпускным механизмом
Самонесущая рама
Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
Толкатели механизма 2 шт.
Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
Стоковое колено из полиэтилена Ø90/110, PE-HD
Прокладка, патрубок полипропилен, манжета
Прокладка, патрубок полипропилен, уплотнение патрубка
Монтажный комплект крышек для защиты технических отверстий при установке системы
Рукав сервисного отверстия двусоставный, легко укорачивается
Набор для введения туалетных таблеток
